Flanderin silmän teräsholkki

+ Ota yhteyttä
PREV：TeräsvaijeriliittimetSEURAAVA：Alumiiniholkki/alumiiniholkki DIN3093
  • Parametri
  • Muut kuvaukset
  • Ota yhteyttä

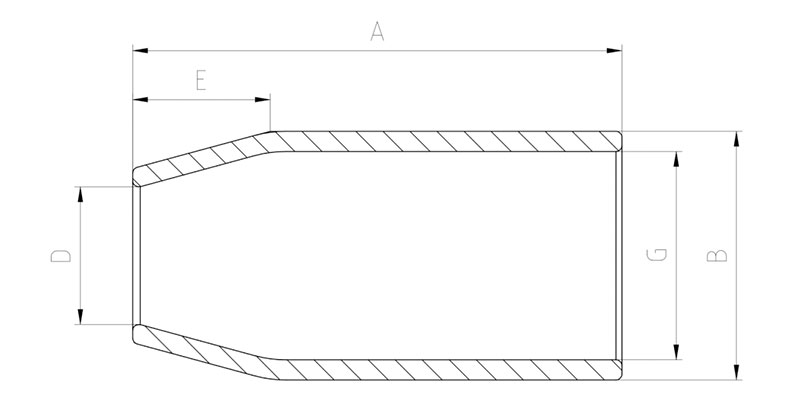

Technical Data
Ei Koko Paino Mitat
tuumaa mm A B D E G
1 1/4 6-7 0.023 25.4 16.76 7.87 7.11 11.94
2 5/16 8 0.064 38.1 23.11 11.18 11.18 15.75
3 3/8 9-10 0.064 38.1 23.11 11.94 9.91 16.76
4 7/16 11 0.15 50.8 30.99 13.97 16.51 21.59
5 1/2 13 0.132 50.8 30.99 16 14.22 23.11
6 9/16 14 0.29 69.85 37.34 17.53 16 26.16
7 5/8 16 0.254 69.85 37.34 19.05 16 27.69
8 3/4 18-19 0.4 81.03 43.69 23.11 21.34 32.51
9 7/8 22 0.59 90.42 51.56 26.16 25.4 38.86
10 1 25-26 0.89 101.6 57.91 29.46 28.7 43.69
11 1-1/8 28-29 1.18 122.17 63.5 32.51 31.75 49.28
12 1-1/4 31-32 1.61 131.83 70.61 36.58 35.81 54.86
13 1-3/8 34-35 1.92 147.57 76.2 39.62 39.62 60.45
14 1-1/2 37-38 2.263 158.75 82.55 42.93 42.93 66.8
15 1-3/4 44-45 3.65 184.15 97.54 49.28 50.04 79.5
16 2 50-52 5.15 215.9 111.25 57.15 57.15 92.2
17 2-1/4 56-57 8.78 242.82 127.76 63.5 64.26 102.36
18 2-1/2 62-64 10.67 266.7 139.7 69.85 71.37 114.3
19 2-3/4 68-70 12.7 292.1 146.05 76.2 78.49 120.65
20 3 75-76 13.34 304.8 152.4 82.55 85.85 127
21 3-1/4 16.8 330.2 165.1 98 90 137.9
22 3-1/2 87-89 21.05 355.6 177.8 98.55 100.08 148.34
23 3-3/4 93-95 24.95 381 190.5 103.12 107.95 160.27
24 4 100-105 30.84 406.4 206.5 111.25 114.3 172.97
25 4-1/2 112-114 45.36 457.2 231.9 123.95 128.52 194.56
26 5 66 508 267.2 139.7 143 221.7
27 6 123 610 319 165 171 259

Tuotteemme
Liittyvät tuotteet
Yritys
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd.
As Flemish Eyes Steel Ferrule Manufacturers and Flemish Eyes Steel Ferrule Company, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. was founded in 1992 and is located in Taizhou City, Jiangsu Province, China. The company specializes in manufacturing hydraulic wire rope pressing machines, wire rope annealing and tapering machines, aluminum sleeves, and lifting clamps. Xingtai Hydraulic is equipped with advanced production facilities, strong technical capabilities, authoritative testing equipment, and a comprehensive quality management system.

Xingtai Hydraulic -koneiden puristuskomponentit on taottu lujasta seosteräksestä. Koneen runko on valmistettu yhdestä materiaalilohkosta, mikä varmistaa rakenteellisen eheyden ja pitkän käyttöiän. Hydraulijärjestelmämme hyödyntää kaksipaineista öljynsyöttöjärjestelmää, joka mahdollistaa nopean ylös- ja alaspäin liikkeen ja varmistaa samalla sujuvan puristusprosessin. Tämä muotoilu parantaa merkittävästi puristuslaatua ja tuotannon tehokkuutta.

Xingtai Hydraulic -koneita on viety lukuisiin maihin, mukaan lukien Iso-Britannia, Australia, Hollanti, Latvia, Malesia, Thaimaa, Intia, Venäjä, Botswana, Puola ja muut.

"Korkea laatu, kilpailukykyinen hinta ja kestävä sitoutuminen" -filosofian ohjaamana pyrimme vastaamaan asiakkaidemme tarpeisiin ja tarjoamaan heille parasta palvelua. Olemme edelleen omistautuneet palvelemaan sekä nykyisiä että uusia asiakkaita samalla huippuosaamisella, kun teemme yhteistyötä menestyksekkään tulevaisuuden rakentamiseksi.
Kunniakirja
  • Sertifikaatit
  • Sertifikaatit
  • Sertifikaatit
  • Sertifikaatit
Uutiset
  • Teräsvaijeripuristin | Kiinalainen hydrauliikan valmistaja

    Mikä a Teräsvaijeripuristin Onko ja miten se toimii Teräsvaijeripuristin on hydraulikone, joka puristaa alumiini- tai teräsholkin teräsköyteen muodostaen pysyvän naarmuuntuneen päätteen, jota käytetään nostoon, takilaan ja rakenneköysikokoonpanoihin. Tämän tyyppinen v...

    READ MORE
  • Mikä on hydraulinen vaijeripuristin?

    Mikä on GT-100 hydraulinen vaijeripuristin (C-kehys)? The Hydraulinen vaijeripuristin GT-100 (C-kehys) on pienikokoinen hydraulinen vaijeripuristin, joka on suunniteltu lyömään teräsvaijeria halkaisijaltaan 1mm - 10mm . Se kuuluu C-frame-puristinkoneperhees...

    READ MORE
  • Mikä on GT-60 hydraulinen vaijeripuristin?

    Mikä on GT-60 hydraulinen vaijeripuristin (C-kehys)? The Hydraulinen vaijeripuristin GT-60 (C-kehys) on kompakti hydraulinen puristin, joka on rakennettu teräsvaijereiden lyömiseen halkaisijaltaan 1mm - 10mm . Se on C-runkosarjan pienin malli, joka on suunn...

    READ MORE
Alan osaaminen

1. Mikä on flaamilaissilmäinen vaijeriliina? – Määritelmä ja ydinsuunnittelu

A Fljaerinsilmäinen vaijeriliina (tunnetaan myös nimellä a Flaamilainen jatkos tai mekaaninen jatkos ) on päätemenetelmä, jossa vaijerin säikeet erotetaan, työnnetään takaisin köyden runkoon kudotulla kuviolla ja kiinnitetään puristetulla metalliholkilla (holkilla). Toisin kuin perinteiset käsin liitetyt silmät, flaamilainen silmä säilyttää lähes 100 % köyden murtovoimasta samalla kun se tarjoaa puhtaan, kompaktin profiilin.

Tätä mallia käytetään laajasti nosturin silmukat, hinauskokoonpanot ja raskaat takilat ylivoimaisen väsymisiän ja tasaisen laadun ansiosta. ASME B30.9:n ja EN 13414-1:n mukaan flaamilaiset silmukkahihnat ovat suositeltavia ktaikean kierroksen nostotoimenpiteissä.

2. Etu #1: Ylivoimainen murtolujuus ja tehokkuus

Flanderin silmä saavuttaa 95–100 % köyden luettelon murtolujuudesta , ylitti huomattavasti perinteiset kiilahylsyt (80–85 %) ja valuhylsyt (90–92 %). Riippumattomat testit halkaisijaltaan 16 mm:n 1960 MPa vaijerilla osoittavat seuraavat keskimääräiset retentioarvot:

Murtovoiman säilyttäminen lopetusmenetelmällä (%)

Flanderin silmä (mekaaninen liitos)
98 % säilytys
Valettu hylsy (sinkki/hartsi)
91 % säilytys
Kiilapistoke (vakio)
83 % säilytys
Käsin vedetty jatkos (8-säikeinen)
76 % säilytys

Kuva 1 – Flanderin silmukkahihnat pitävät 98% köyden murtovoimasta , ylitti kiilahylsyn 15 % ja käsijatkosten 22 %.

Tämä korkeampi hyötysuhde tarkoittaa, että flaamilainen silmukkahihna voi turvallisesti nostaa raskaampia kuormia käyttämällä samaa köyden halkaisijaa. 20 mm:n köydelle, jonka teho on 250 kN MBL, flaamilainen silmä riittää 245 kN vs. vain 207 kN kiilahylsystä – a Käyttökapasiteetin lisäys 18 % .

3. Etu #2: Pidentynyt väsymisikä syklisessä kuormituksessa

Flanderin silmäjatkos jakaa sykliset jännitykset tasaisesti köyden säikeiden kesken välttäen jännityksen keskittymispisteitä, jotka löytyvät kiila- tai puristuspäätteistä. Nopeutetut väsymistestit (25 % murtokuormasta, 0,5 Hz) osoittavat erinomaisen kestävyyden.

Syklit epäonnistumiseen – Silmän päätteen vertailu (18 mm köysi, 30 % MBL:n syklinen kuormitus)

Kierteet epäonnistumiseen (tuhansia) Lopetusmenetelmä 0 50 100 150 200 250 300 275k 98k 62k Flanderin silmä Kiilapistoke Käsin jatkos

Kuva 2 – Flaamilaiset silmäsilmukat kestävät 2,8x enemmän jaksoja kuin kiilapistorasiat ja 4,4x enemmän kuin perinteiset käsijatkoset dynaamisessa kuormituksessa.

Sovelluksiin, kuten siltanosturit tai kontin levittimet (jopa 200 000 nostosykliä/vuosi), tämä tarkoittaa vähemmän vaihtoja – vähentää seisokkeja arviolta 4 200 dollaria vuodessa per nosturi .

4. Etu #3: pienemmät kokonaiskustannukset ja nopeampi valmistus

Flanderin silmänauhat ovat valmistettu 60 % nopeammin kuin käsin vedetyt jatkokset ja vaativat ei kovettumisaikaa (toisin kuin kaadetut pistorasiat). Alla oleva kaavio näyttää keskimääräiset kustannukset nostoa kohti 3 vuoden ajalta, mukaan lukien huollon ja vaihdon.

3 vuoden kokonaishinta nostoa kohti (USD) – halkaisija 12 mm, pituus 6 metriä

Kokonaiskustannukset (USD) 0 50 100 150 200 250 118 dollaria 196 dollaria 224 dollaria Flanderin silmä Kiilapistoke Käsin jatkos

Kuva 3 – Flanderin silmäsilmukkatarjous 40 % pienemmät kokonaiskustannukset kuin kiilapistorasiat ja 47 % pienempi kuin käsin jatkokset yli 3 vuotta pidennetyn käyttöiän ja lyhyemmän seisokkiajan ansiosta.

5. Etu #4: Parannettu turvallisuus, tarkastettavuus ja johdonmukaisuus

Flaamilaiset silmähihnat tarjoavat a johdonmukainen, toistettava lopetus ilman vaihtelua kuljettajan taidosta. Puristettu holkki luo visuaalisen ilmaisimen: mikä tahansa holkin liike tai halkeama ilmaisee välittömän poistamisen. Sitä vastoin kiilaholkit voivat piilottaa sisäiset säikeen vauriot.

Tärkeimmät turvallisuusmittarit vertailussa:

Taulukko 1 – Flanderin silmän ja muiden päätteiden turvallisuus- ja tarkastusominaisuudet.
Ominaisuus Flanderin silmä Kiilapistoke Käsiliitos
Silmämääräisen tarkastuksen helppous Erinomainen (holkki ja säikeet näkyvissä) Huono (sisäinen kiila piilottaa kulumisen) Kohtuullinen (näkyvät säikeet)
Virheellisen asennuksen vaara Matala (puristustyökaluohjattu) Korkea (kiilaistuma kriittinen) Keskitaso (taidon mukaan)
Korroosionkestävyys (holkki) Galvanoitu / SS saatavana Valettu teräs, vähemmän suojaa Ei holkkia, säikeet esillä
Johdonmukaisuus (variaatiokerroin) ±2 % (erittäin toistettava) ±8 % ±12 %

Koska holkkia puristetaan kalibroidulla puristimella, jokainen flaamilainen silmähihna kohtaa ISO 7531 and ASME B30.9 jäljitettävyysvaatimukset – kriittisiä säännellyillä aloilla, kuten ilmailu- ja ydintakilassa.

6. Milloin Flanderin silmäsilmänauhat kannattaa valita – sovellussuositukset

Yli 200 takilaoperaation kenttätietojen perusteella flaamilaiset silmäsilmukat sopivat ihanteellisesti:

  • Kattonosturit > 50 nostosykliä päivässä – väsymisetu vähentää vuosittaisia vaihtoja 62 % .
  • Hinaus- ja palautusköydet – missä 100 % lujuuden säilyttäminen on pakollista iskukuormituksille.
  • Meri- ja offshore-hihnat – ruostumattomat holkkivaihtoehdot estävät rakokorroosiota.
  • Monijalkaiset nostohihnat – identtinen silmägeometria takaa tasaisen jalkojen kuormituksen.

Vältä vain flaamilaisia silmäsilmukoita erittäin hankaaviin ympäristöihin jossa holkkien kuluminen voi tapahtua; tällaisissa tapauksissa suositellaan suojaavaa sormustussilmää tai pehmeää silmäsuojaa.

7. Usein kysyttyjä kysymyksiä flaamilaisista silmäsilmukoista

Kysymys 1: Voidaanko flaamilaista silmukkahihnaa korjata, jos holkki on vaurioitunut?
A1: Ei. ASME B30.9 kieltää puristettujen holkkien korjaamisen. Koko pääte on leikattava pois ja valmistettava uusi flaamilainen silmä. Älä koskaan yritä huutaa käytettyä holkkia uudelleen.

K2: Miten flaamilainen silmä eroaa läpivientiholkista tai loputtomasta hihnasta?
A2: Flaamilaiset silmähihnat ovat päättyneet päät (ei loputon). Nostosovelluksissa, joissa molemmissa päissä on oltava kiinteä silmukka, Flanderin silmukka tarjoaa vahvemman lujuuden kuin läpiviennit ja helpomman tarkastuksen.

Kysymys 3: Mikä on Flanderin silmukankojen vähimmäishalkaisija?
A3: Tyypillisesti 6 mm - 38 mm . Alle 6 mm:n mekaaniset holkit ovat vähemmän tehokkaita; Yli 38 mm:n hylsyjä voidaan suosia erittäin raskaissa nostoissa.

Kysymys 4: Voivatko flaamilaiset silmäsilmukat tarkastaa kentällä ilman työkaluja?
A4: Kyllä. Päivittäisen silmämääräisen tarkastuksen tulee tarkistaa holkin halkeamien, säikeiden luisumisen tai köyden kulumisen varalta holkin lähellä. Vuosittainen todistuskuormitustestaus klo 125% WLL:stä suositellaan OSHA:n mukaan.
