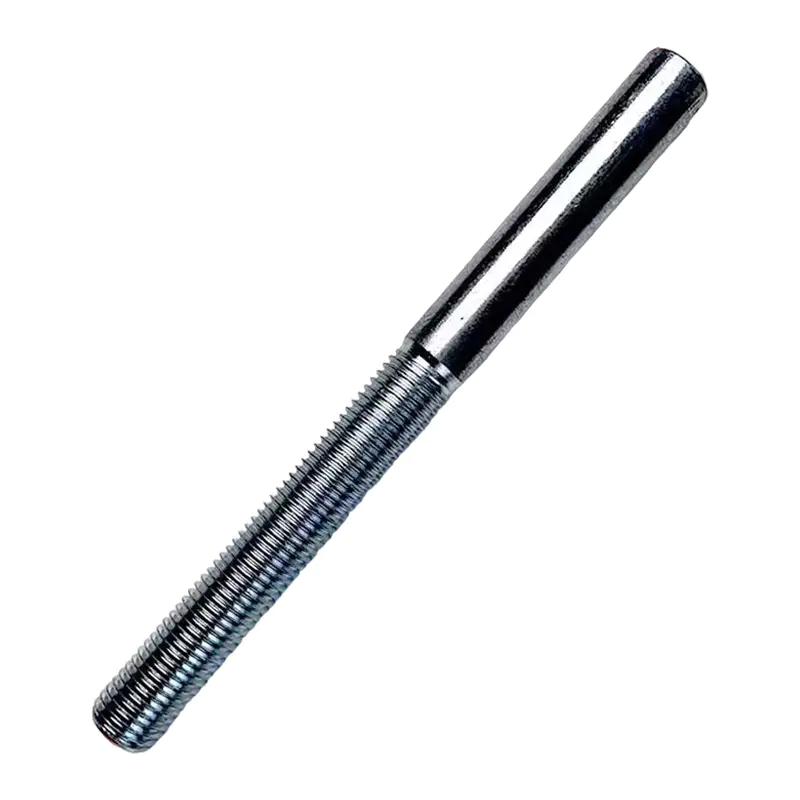

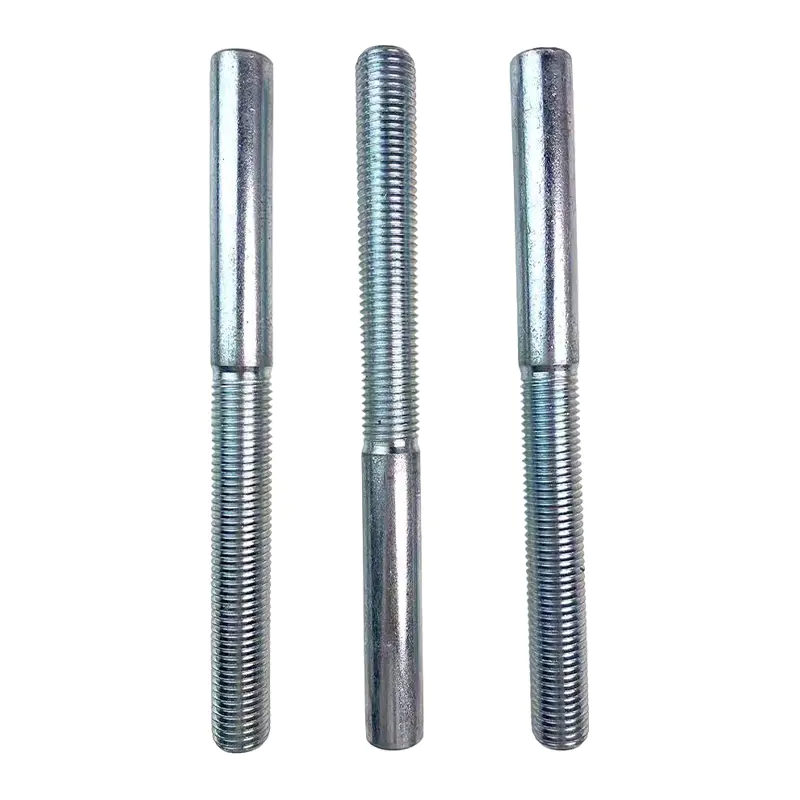

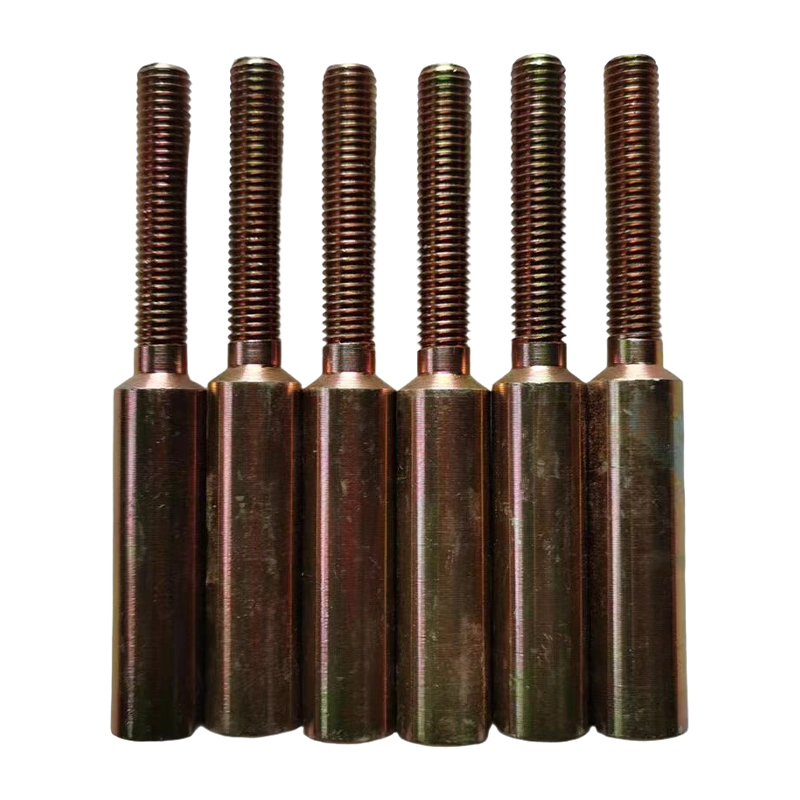

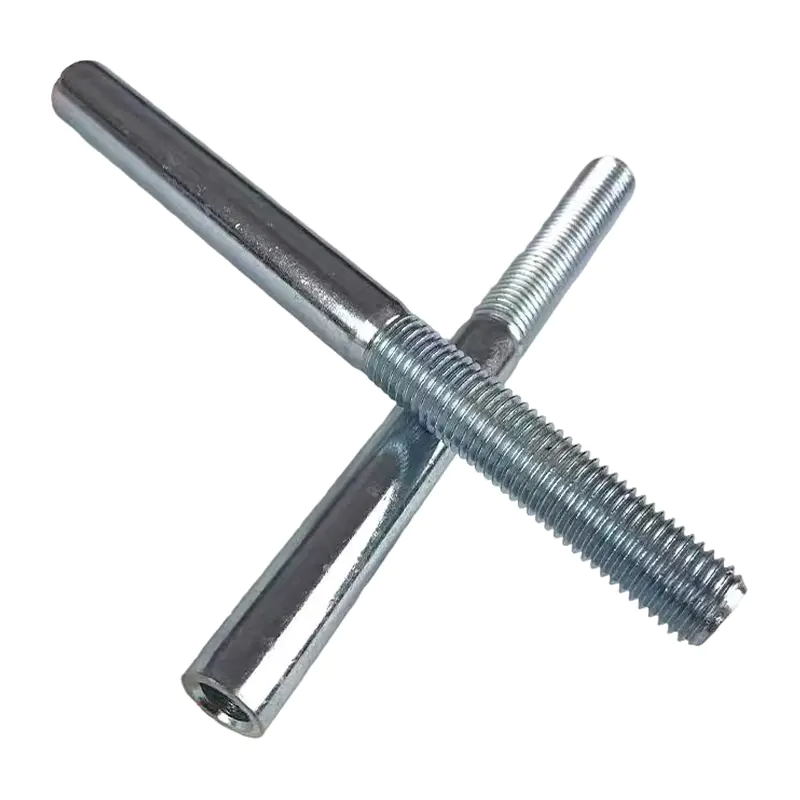

Teräsvaijeriliittimet ovat erittäin lujia liittimiä, jotka on suunniteltu kiinnittämään teräsvaijerit ja varmistamaan luotettavan kantavuuden ja löystymisen eston teollisuus-, merenkulku- ja rakennussovelluksissa.
Keskeinen etu on, että kokoa voidaan räätälöidä – räätälöimme liittimen mitat (mukaan lukien sisähalkaisija, pituus ja pinta-ala) vastaamaan erityistä vaijerin mittaa ja käyttöskenaariota, mikä eliminoi standardiliittimien ja epästandardien köysien väliset ristiriidat.
Ne on valmistettu korroosionkestävästä seosteräksestä, ja ne läpikäyvät tarkan taivutuksen vetolujuuden ja kestävyyden parantamiseksi. Ne sopivat sekä sisätiloihin että ankariin ulkotiloihin. Helppo asentaa ammattimaisilla hankaustyökaluilla, ne tarjoavat pitkäaikaista vakautta nosto-, takila- tai ripustustehtävissä.
Kuten Teräspään valmistajat ja Teräspääalan yritys, Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. perustettiin vuonna 1992 ja sijaitsee Taizhoun kaupungissa, Jiangsun maakunnassa, Kiinassa. Yritys on erikoistunut hydraulisten vaijerin puristuskoneiden, vaijerin hehkutus- ja suippenemiskoneiden, alumiiniholkkien ja nostopuristimien valmistukseen. Xingtai Hydraulic on varustettu kehittyneillä tuotantolaitteilla, vahvalla teknisellä osaamisella, luotettavilla testauslaitteilla ja kattavalla laadunhallintajärjestelmällä.
Xingtai Hydraulic -koneiden puristusosat on taottu lujasta seosteräksestä. Koneen runko on valmistettu yhdestä materiaalikappaleesta, mikä varmistaa rakenteellisen eheyden ja pitkän käyttöiän. Hydraulijärjestelmämme käyttää kaksipaineista pumppuöljynsyöttöjärjestelmää, joka mahdollistaa nopean ylös- ja alaspäin liikkeen ja varmistaa samalla tasaisen puristusprosessin. Tämä muotoilu parantaa merkittävästi puristuslaatua ja tuotantotehokkuutta.
Xingtai Hydraulic -koneita on viety useisiin maihin, mukaan lukien Iso-Britannia, Australia, Alankomaat, Latvia, Malesia, Thaimaa, Intia, Venäjä, Botswana, Puola ja muut.
Ohjenuoranamme on "korkea laatu, kilpailukykyinen hinta ja pysyvä sitoutuminen". Pyrimme täyttämään asiakkaidemme tarpeet ja tarjoamaan heille parasta palvelua. Olemme omistautuneet palvelemaan sekä nykyisiä että uusia asiakkaita samalla erinomaisuudella, kun työskentelemme yhdessä menestyksekkään tulevaisuuden rakentamiseksi.
Silmähihna voi näyttää täydelliseltä ja silti olla vastuullinen. 16 mm:n holkilla varmistettu vaijerin silmukka, joka on puristettu yhteensopivalla suulakkeella täydellä tonnimäärällä, käyttäen kovuussertifioitua alumiiniholkkia, ei yksinkertaisesti ole sama tuote kuin puristettu myymäläpurist...
Kaksitoista millimetriä vaijeria, 4,5 metrin viimeistelylenkki ja 10 mm virhe leikkauksessa. Tämä on sekvenssi, jonka monet rintaliinaliikkeet kohtaavat maanantaiaamuna: silmä ei laskeudu sinne, missä piirustuksen mukaan sen pitäisi, holkki on leikattava pois ja köyden pala, jonka valmistuksee...
Kuvittele työpaja, joka on juuri voittanut sopimuksen 120 identtisen 3,75 metrin pituisen vaijeriliinan valmistamisesta, joissa toisessa päässä on taivutettu alumiiniholkki. Käyttäjä asettaa katkaisupyörän ja mittaa ensimmäisen köyden käsin. Toinen kappale on muutaman millimetrin pidempi. Kolm...
Mikä on teräsliitin teräsköysisovelluksissa? Täydellinen opas
A teräspääte on vaijerin päähän pysyvästi kiinnitetty laitteistokiinnike, joka mahdollistaa liittämisen ankkureihin, soljeihin, sakkeleihin tai rakenneosiin. Vaijeritekniikassa liittimet ovat kriittinen rajapinta köyden ja kantavan rakenteen välillä – ja ne ovat usein järjestelmän heikoin kohta, jos ne valitaan tai asennetaan väärin. Alan tiedot osoittavat sen yli 30 % vaijerikokoonpanon vioista lähtevät terminaalista, eivät itse köyden runkoa pitkin. Liitintyyppien, tehokkuusluokituksen ja oikean asennuksen ymmärtäminen on siksi olennaista kaikissa takila-, arkkitehtuuri- tai merivaijerisovelluksessa.
1. Teräsliitintyypit, joita käytetään teräsköysisovelluksissa
Terästerminaalit jakautuvat useisiin eri luokkiin, joista jokainen sopii erilaisiin kuormitusvaatimuksiin, asennusmenetelmiin ja loppukäyttöympäristöihin. Oikean tyypin valinta määrittää suoraan liitoksen mekaanisen tehokkuuden.
(1) Swageless (Swageless) terminaalit
Swaitetut liittimet kylmämuovataan köyden päähän hydraulisella puristimella, jolloin saadaan pysyvä, tehokas liitos. Oikein käytettynä ne saavuttavat 95–100 % vaijerin vähimmäismurtokuormasta (MBL) , joten ne ovat ensisijainen valinta rakenne-, arkkitehtuuri- ja nostosovelluksiin. Yleisiä runkomuotoja ovat haarukka, silmukka, nasta ja kierretangon päät.
(2) Spelter (hartsi- tai sinkkivalatut) kannat
Spelter-pistorasiat ovat upotettuja liittimiä, joissa avatut johtojen päät on asetettu sulaan sinkkiin tai epoksihartsiin kartiomaisen kantarungon sisällä. Tämä menetelmä tarjoaa suurimman mahdollisen tehokkuuden - jopa 100 % MBL — ja se on vakiona nosturin nostoköydissä, kaivosnostimissa ja siltakaapelisovelluksissa, joissa vaaditaan irrotettavuutta ja uudelleen päättämistä kentällä.
(3) Vaijeripidikkeet (U-pulttityyppi)
U-pulttipidikkeet ovat kentällä saavutettavin päätemenetelmä, mutta myös alttiimpia väärinkäytölle. Oikein käytettynä ASME B30.26:n mukaan, ne saavuttavat noin 80 % MBL:stä . Yleinen virhe - "satula umpikujaan" -virhe voi vähentää tehokkuutta niinkin alhaiseksi kuin 60 % . Tarvittavien pidikkeiden määrä kasvaa köyden halkaisijan myötä: 20 mm köysi vaatii vähintään 4 klipsiä oikeilla välein.
(4) Kiilahylsyt
Kiilahylsyt mahdollistavat nopean kenttäasennuksen ja vaihdon ilman erikoistyökaluja. Niitä käytetään laajalti rakennusnostureissa ja vetoköysissä. Niiden tyypillinen tehokkuus on 75–90 % MBL:stä suunnittelusta riippuen, ja ne edellyttävät umpikujan kiinnittämistä, jotta estetään tahaton irtoaminen kuorman käänteessä.
Kuva 1 — Päätteen tehokkuus prosentteina vaijerin MBL:stä. Suurempi hyötysuhde tarkoittaa, että pääte ei todennäköisesti ole kokoonpanon nimelliskapasiteettia rajoittava tekijä.
2. Teräsliitinten materiaalit ja korroosionkestävyys
Päätteen runkomateriaali on sovitettava käyttöympäristöön. Kolme yleisintä vaihtoehtoa ammattimaisissa vaijerikokoonpanoissa ovat:
Hiiliteräs (sinkitty tai kuumasinkitty) — Standardi rakentamiseen, kaivostoimintaan ja yleisnostoon. Kustannustehokas ja saatavilla laajimmassa kokovalikoimassa. Galvanoitu pinnoite antaa riittävän suojan kohtalaisissa ympäristöissä.
Ruostumaton teräs (316-laatu) — pakollinen meri-, elintarvikejalostus-, arkkitehtuuri- ja rannikkoympäristöissä. Toimittaa ylivoimainen pistekuormituskestävyys ja käyttöikä jopa 3× pidempi kuin galvanoitu hiiliteräs suolaruiskutusolosuhteissa.
Korkealujuus seostettua terästä — käytetään raskaan nosto- ja kaivossovelluksissa, joissa tiiviys ja maksimaalinen lujuus-painosuhde ovat etusijalla. Tyypillisesti saatavana Grade 80- ja Grade 100 -merkinnöillä.
Kuva 2 – Teräspäätemateriaalien tutkavertailu viiden suorituskykymitan välillä.
3. Päätteen valinta sovelluksen mukaan — Viitetaulukko
Eri toimialat asettavat erilaisia vaatimuksia terästerminaaleille. Alla olevassa taulukossa on yhteenveto tyypillisistä päätevalinnaista sovelluksittain auttaakseen määrittäjiä ja takilainsinöörejä.
Taulukko 1: Suositellut teräsliitintyypit vaijerisovelluksen mukaan
Sovellus
Suositeltu terminaali
Tehokkuus
Materiaali
Arkkitehtoninen kaapelikaide
Kierretappi
95–100 %
316 ruostumaton
Meritakila (seisomassa)
Vääntynyt vipu / haarukka
95–100 %
316 ruostumaton
Nosturinosturi
Spelter-kanta (sinkki)
100 %
Seos / hiiliteräs
Rakennustyömaan nosto
Kiilapistoke
75–90 %
Galvanoitu hiiliteräs
Minun nostoköysi
Spelter-kanta (hartsi)
100 %
Seosteräs
Väliaikainen kaveri lanka
U-pultti vaijeriliikkeet
80%
Galvanoitu hiiliteräs
4. Kuormakapasiteetin trendit – miten päätteiden valinta vaikuttaa kokoonpanon lujuuteen
Alla oleva kaavio havainnollistaa, kuinka kokonaisen vaijerikokoonpanon tehollinen murtokuorma muuttuu liitintyypin a mukaan Halkaisija 16 mm, 6×19 IWRC köysi joiden MBL on noin 15,0 tonnia . Päätteestä tulee rajoittava komponentti aina, kun sen hyötysuhde putoaa alle 100%.
Tehokas kokoonpanon murtokuorma liitintyypin mukaan — 16 mm vaijeri, MBL 15,0 t
Kuva 3 – Tehokas asennus MBL liitintyypeittäin 16 mm vaijerille (nimellispaino MBL 15,0 t). Väärä pidikkeen asennus vähentää kapasiteettia 40 % spelter-pistorasiaan verrattuna.
5. Usein kysytyt kysymykset
K1: Mitä eroa on swaged-liittimellä ja spelter-pistorasialla, ja kumpi on vahvempi?
Molemmat saavuttavat lähes identtiset tehokkuustasot oikein käytettynä – spelter-liitännät ulottuvat 100 % MBL , kun swaged terminaalit ulottuvat 95–100 % MBL . Keskeinen ero on asennus ja uudelleenkäyttö: puristetut liittimet ovat pysyviä, kompakteja ja ihanteellisia tehdasvalmisteisiin kokoonpanoihin, kun taas spelter-hylsyt voidaan kaataa kentällä ja kaataa uudelleen, joten ne sopivat ensisijaisesti kaivosten nostoköysiin ja nosturisovelluksiin, joissa vaaditaan säännöllistä uudelleenpäättämistä. Useimpiin nosto- ja takilatarkoituksiin kumpi tahansa tyyppi on hyväksyttävissä, kun kokoonpano on oikein suunniteltu ja testattu.
Kysymys 2: Kuinka määritän, kuinka monta U-pulttivaijeripidikettä tarvitaan tietylle köyden halkaisijalle?
Tarvittava U-pulttien määrä kasvaa köyden halkaisijan myötä ja se on määritelty ASME B30.26:ssa ja valmistajan vääntömomenttitaulukoissa. Yleisohjeena: köydet asti 10 mm vaatii 3 pidikettä , vaativat 12–16 mm 4 klipsiä , vaativat 18–22 mm 5 klippiä , ja yli 25 mm:n köydet vaativat 6 tai enemmän klippiä . Kiinnikkeet on aina asennettava siten, että satula on jännitteisessä (kantavissa) päässä ja U-pultti umpikujassa – kääntäminen heikentää tehokkuutta jopa 25 % .
Q3: Milloin ruostumattomasta teräksestä valmistettuja liittimiä tulisi käyttää galvanoidun teräksen liittimien sijasta?
Ruostumattomasta teräksestä (316-laatu) olevat liittimet on aina määriteltävä, kun kokoonpano joutuu alttiiksi suolaiselle vedelle, kloridipitoisille ilmakehille tai korkean kosteuden rannikkoympäristölle – tyypillisiä laivojen takiloja, offshore-alustoja, uima-allaskoteloita ja rannikon arkkitehtonisia asennuksia. Suolasumutestauksessa 316 ruostumatonta liitintä ei osoita merkittävää korroosiota jälkeenpäin 1000 tuntia , verrattuna galvanoituun teräkseen, jonka sisällä saattaa esiintyä punaruostetta 500 tuntia aggressiivisissa ympäristöissä. Ruostumattomat liittimet eliminoivat myös galvaanisen korroosioriskin, joka syntyy, kun hiiliteräsliittimiä käytetään ruostumattoman vaijerin kanssa – yhdistelmä, joka nopeuttaa vähemmän jalometallin korroosiota kosketinrajapinnassa.
