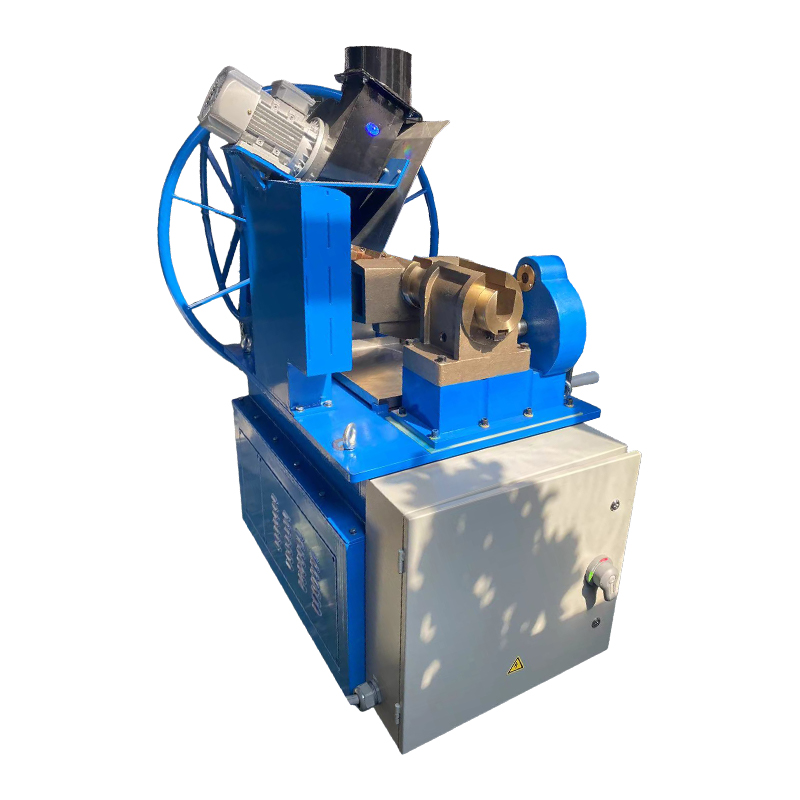

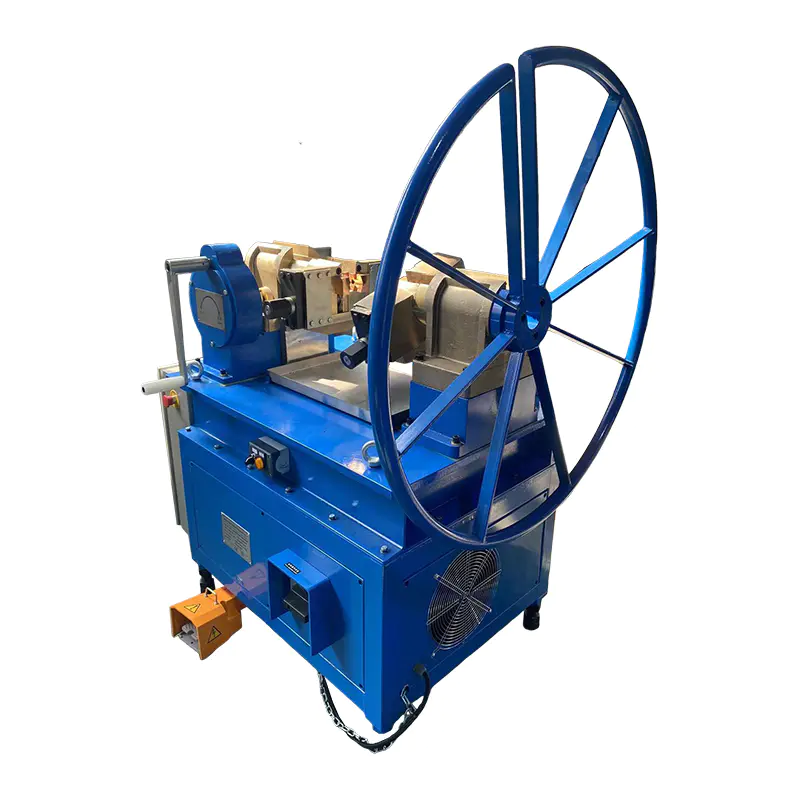

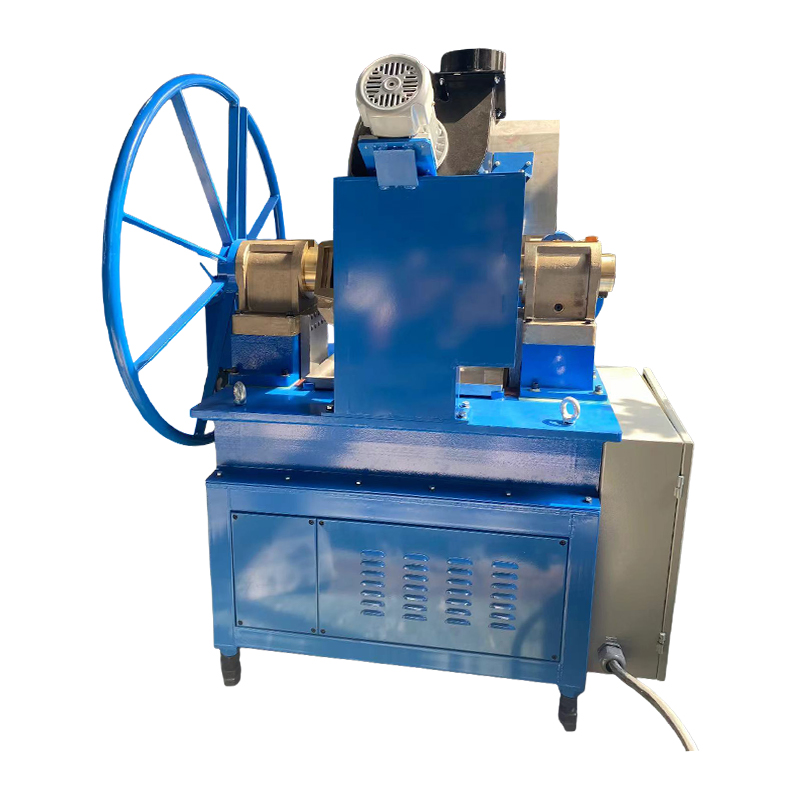

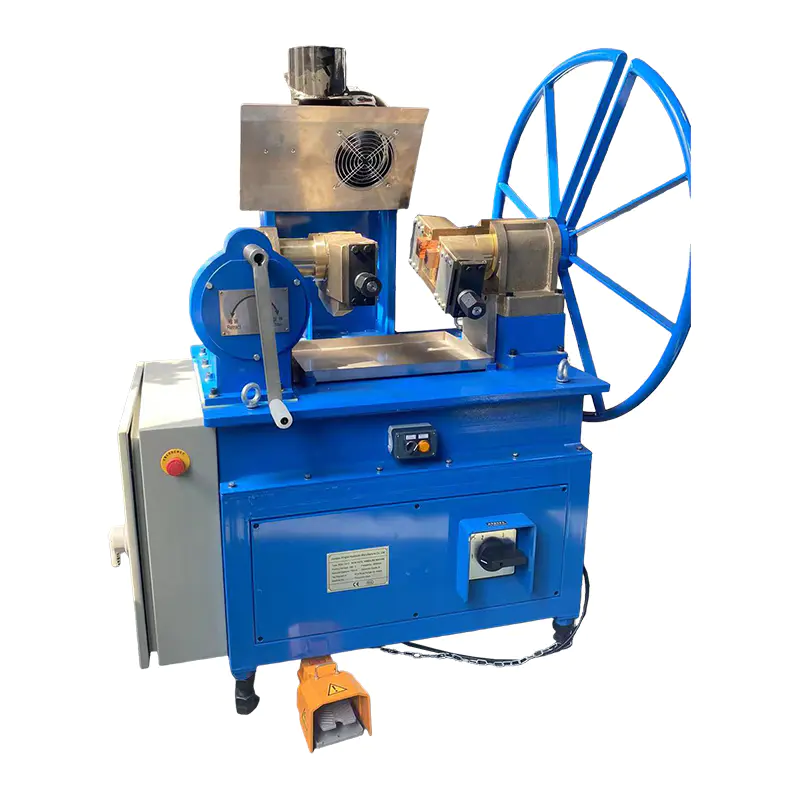

RDQ-1012 vaijerin katkaisu- ja kartiokone

1. Mihin köydenleikkauskonetta käytetään? – Määritelmä ja ydintarkoitus

A köyden leikkauskone on teollisuuslaite, joka on suunniteltu leikkaamaan erityyppisiä köysiä (teräsvaijeri, synteettinen köysi, hamppu, nylon, polyesteri ja komposiittiköydet) korkea tarkkuus, puhtaat reunat ja minimaalinen rispaantuminen . Toisin kuin manuaalinen leikkaus rautasahoilla tai kuumalla veitsellä, omistetut köysileikkurit tarjoavat toistettava pituustarkkuus (±0,5 mm - ±2 mm) , integroitu pituusmittaus ja automaattinen syöttö suuria määriä varten.

Keskeisiä sovelluksia ovat: vaijeriliinavalmistus, kiinnitysköyden valmistus, synteettisten köysien valmistus, takilat ja offshore-toimipisteet . Nykyaikaiset köydenleikkauskoneet pystyvät käsittelemään halkaisijoita 1 mm - 120 mm , nopeuksilla aina 60 metriä minuutissa vähentää työaikaa 75–90 % verrattuna manuaalisiin menetelmiin.

2. Köydenleikkauskoneiden tyypit ja materiaalien yhteensopivuus

Erilaiset leikkaustekniikat sopivat erilaisiin köysimateriaaleihin. Hiomalaikat toimii parhaiten teräsvaijerille; ultraääni- tai kuumateräleikkurit tiiviste synteettiset köyden päät; giljotiinileikkurit ovat ihanteellisia suurihalkaisijaisille luonnonkuituköydille. Alla oleva taulukko näyttää tyypilliset leikkausnopeudet materiaalia kohden.

varten vaijeri , hiomalaikkaleikkurit, joissa on integroitu jäähdytys, vähentävät lämpövaikutusten vyöhykettä (HAZ). <0,5 mm , ehkäisee säikeiden hehkutusta ja lujuuden menetystä. Synteettisille köydille, kuumateräiset leikkurit Leikkaa ja tiivistä päät samanaikaisesti poistaen rispaantumista.

3. Keskeinen etu: Pituuden tarkkuus ja materiaalihukan vähentäminen

Manuaalinen köyden leikkaaminen mittanauhalla ja käsisahoilla johtaa tyypillisesti pituusvaihteluihin ±15-30 mm 10 metrin leikkaukselle. Automaattiset köydenleikkauskoneet, joissa on enkooderipohjainen pituusmittaus, saavuttavat ±0,5 mm - ±2 mm tarkkuus , vähentää romua jopa 12 % vuosittain suuria määriä nostojen valmistajille.

varten a facility cutting 500 rope slings per day, this accuracy improvement translates to yli 3000 metriä köyttä säästyy vuosittain - vastaa 15 000–25 000 dollaria korkealaatuisten synteettisten köysien materiaalikustannusten vähentämisessä.

4. Tuottavuuden kasvu: Aika- ja työkustannusten vähentäminen

Manuaalisen leikkauksen (mittanauhan) ja automaattisen köydenleikkauskoneen välinen suora vertailu osoittaa dramaattisia tuottavuuden parannuksia eri erissä.

35 dollaria/tunti operaattorikustannusten perusteella laitos, joka tuottaa 500 leikkausta päivässä, säästää yli 52 000 dollaria vuodessa yksin työssä vaihdettaessa manuaalisesta köyden leikkauksesta automaattiseen.

5. Köyden leikkauskoneen valintaopas – materiaalin ja tilavuuden mukaan

Oikean köydenleikkauskoneen valinta riippuu köyden materiaalista, halkaisija-alueesta ja tuotantomäärästä. Alla oleva taulukko tarjoaa pikaviitteen.

varten multi-material facilities, modulaariset köyden leikkausjärjestelmät Vaihdettavilla leikkauspäillä on saatavilla, tyypillisesti maksavia 8 000–25 000 dollaria riippuen automaation tasosta ja leikkuuleveydestä.

6. Usein kysyttyjä kysymyksiä köydenleikkauskoneista

Kysymys 1: Voiko köyden leikkauskone leikata vaijeria vahingoittamatta säikeitä?
A1: Kyllä. Hiomalaikkaleikkurit suunniteltu vaijeri käyttää ohuita vahvistettuja pyöriä (1–2 mm paksuus), jotka pyörivät 4 000–6 000 rpm, integroidulla vesi- tai ilmajäähdytyksellä. Tämä tuottaa puhtaan, kohtisuoran leikkauksen minimaalinen purse eikä säikeiden erottelua . Älä koskaan käytä giljotiinisaksia teräsvaijereissa – ne murskaavat ja muuttavat säikeitä.

Q2: Kuinka kuumateräinen köysileikkuri toimii synteettisille köyille?
A2: Kuumateräinen leikkuri lämmittää veitsen terän 400-600°C (752–1112°F). Terä leikkaa ja sulattaa samanaikaisesti köyden kuidut sulattaen päät yhteen. Tämä estää purkamisen ja muodostaa puhtaan, tiiviin kärjen. Lämmönherkille köydille, kuten Dyneema, ultraäänileikkurit käytä suurtaajuista tärinää (20–40 kHz) paikallisen kitkalämmön tuottamiseksi välttäen bulkkisulamista.

Q3: Millaista pituuden mittaustarkkuutta voin odottaa?
A3: Aloitustason koneet: ±5 mm . Teollisuusluokan koneet optisilla koodereilla ja servokäytöillä: ±0,5 mm köysille, joiden halkaisija on enintään 20 mm. Erittäin pitkillä leikkauksilla (50 metriä) tarkkuus voi heikentyä ±0,1 prosenttiin leikkauspituudesta johtuen köyden venymisestä.

Q4: Voidaanko köydenleikkauskone integroida kelaus- tai mittausjärjestelmään?
A4: Kyllä. Useimmat nykyaikaiset köydenleikkurit tarjoavat Modbus, RS-485 tai Ethernet/IP liitettävyys, mikä mahdollistaa integroinnin maksukelat, pituusmittarit ja tarratulostimet . Täysin automatisoidut leikkauslinjat voivat käsitellä pääkelan, mitata, leikata ja pinota valmiita kappaleita ilman manuaalista puuttumista – ihanteellinen suuren volyymin hihnan valmistukseen.
