Vaijerin käsittelytarvikkeet Muuta tavallinen teräskaapeli luotettavaksi kantavaksi kokoonpanoksi

Teräsköysien käsittelytarvikkeet, mukaan lukien alumiiniset tiimalasiholkit, alumiiniholkit, teräsholkit, puristusliittimet ja vaijerin sormustimet, ovat komponentteja, jotka muuntavat raakavaijerin pituuden valmiiksi päätejärjestelmäksi, joka on valmis nostoa, takilaa tai rakennekäyttöä varten. Nämä päätejärjestelmien lisävarusteet toimivat yhdessä köyden päässä, jossa kuorma siirtyy kaapelista liittimeen, silmukkaan tai liitoskohtaan ja missä huonosti muotoiltu pääte on paljon todennäköisemmin epäonnistunut kuin köyden runko itse. Alumiininen tiimalasiholkki tai alumiiniholkki, joka on tehty viitteeksi, kuten DIN 3093, on taivutettu kahden päällekkäisen köyden jalan päälle puristusliitoksen muodostamiseksi, kun taas teräsholkki, joka viimeistelee flaamilaisen silmukkajatkoksen, vahvistaa esiliitettua silmukkaa sen sijaan, että luottaisi pelkkään puristusvoimaan. Vaijerisormustimet asennetaan sitten silmän sisään suojaamaan köyden kuituja tai lankoja puristumiselta tai kulumiselta tappia, sakkelia tai koukkua vastaan. Oikean holkin, holkin ja sormustimen yhdistelmän valitseminen tietylle köyden halkaisijalle ja käyttökohteelle on tärkein yksittäinen tekijä kestävän vaijerin päätteen rakentamisessa. Alla olevissa osissa tarkastellaan, miten kukin lisävaruste toimii, miten niitä verrataan ja mihin mittaviitteet, kuten DIN 3093, sopivat köyden pään valmisteluun.

Alumiiniset tiimalasiholkit ja alumiiniholkit DIN 3093:n mukaisesti

Alumiininen tiimalasiholkki, jota kutsutaan myös alumiiniholkkiksi tai alumiiniholkkiksi, on saanut nimensä puristetusta tiimalasiprofiilista, joka muodostuu, kun holkki puristetaan kahden päällekkäisen vaijeriosan päälle hydraulipuristimessa. DIN 3093 on laajalti viitattu mittastandardi näille soikeille ja tiimalasin muotoisille alumiiniholkeille, ja se antaa prosessoreille yhteisen joukon poraushalkaisijoita, pituuksia ja puristusvoiman ohjausta eri köysikokoille. Koska alumiini on pehmeämpää kuin ympäröivä teräsvaijeri, holkkimateriaali virtaa puristuksen aikana ulkovaijereiden välisiin rakoihin, mikä luo mekaanisen otteen, joka pitää köyden kaksi jalkaa yhdessä. Tätä taivutusmenetelmää käytetään laajalti vaijeriliinoissa, sidonnassa ja yleisissä nostokokoonpanoissa, koska se muodostaa kompaktin, suhteellisen matalaprofiilisen päätteen verrattuna joihinkin jatkosvaihtoehtoihin. Oikea holkin valinta riippuu holkin reiän ja pituuden sovittamisesta tarkan köyden halkaisijan ja päätettävän rakenteen mukaan, koska ali- tai ylimitoitettu holkki heikentää puristusliitoksen tehokkuutta.

Tärkeimmät tekijät alumiiniholkkien valinnassa

1. Köyden halkaisija ja rakenne, koska holkin reiän on vastattava päätettävää köyttä.
2. Hihan pituus, joka määrittää, kuinka paljon päällekkäisyyttä on käytettävissä puristamiseen.
3. Puristimen vetoisuus ja suulakeprofiili sovitettu holkin vertailumittoihin.
4. Hihan pituudelle määritetty painallusten lukumäärä oikeassa järjestyksessä.
5. Valmiin tiimalasiprofiilin silmämääräinen tarkastus tasaisen, täydellisen puristuksen varmistamiseksi.

Flanderin silmäliitos teräsholkilla

Flanderin silmä muodostuu avaamalla säikeet vaijerin päässä, jakamalla ne kahteen ryhmään ja asettamalla ne takaisin sormustimen tai karan ympärille, jolloin muodostuu itselukittuva silmämuoto, ennen kuin teräsholkki painetaan liitoksen päälle pitämään kiinnitetyt säikeet paikoillaan. Tämä menetelmä eroaa suorasta alumiiniholkin päätteestä, koska osa kuormitusreitistä kulkee itse jatkoksen mekaanisen lukituksen avulla, jolloin teräsholkki lisää puristusta ja suojaa puristettuja päitä purkautumiselta. Flanderin silmukkapäätteet, joissa on teräsholkit, on yleensä määritelty raskaampiin takiloihin ja rakenteellisiin vaijerikokoonpanoihin, joissa vaaditaan vankka, tarkastettava silmukka. Koska jatkos itse myötävaikuttaa kuorman siirtoon, oikein muotoiltu flaamilainen silmä voi käyttäytyä kuormituksen alaisena eri tavalla kuin puhtaasti puristuspohjainen alumiiniholkki, jonka köysikoko on samanlainen. Alumiiniholkin päätteen ja teräsholkilla varustetun flaamilaisen silmukan välillä valitseminen riippuu yleensä odotetusta käyttösuhteesta, tarkastusvaatimuksista ja sovelluksen erityisestä takilastandardista.

Teräsvaijeriliittimet ja vaijerisormustimet

Teräsvaijeriliittimet ovat umpinaisia teräsliittimiä, kuten nastat, nastat tai haarukat, jotka puristetaan suoraan vaijerin päähän hydraulisessa hankauskoneessa pysyvän, lujan liitäntäpisteen muodostamiseksi. Toisin kuin holkissa, joka yhdistää kaksi köyden jalkaa yhteen, naarmuliitin yhdistää tyypillisesti köyden pään kierretappiin, silmukkaan tai haarukkaan, joka on suunniteltu liitettäväksi suoraan takilalaitteistoon, mikä voi yksinkertaistaa yleistä kokoonpanoa verrattuna silmukaan ja erilliseen liittimeen. Teräsköysisormustimet ovat muotoiltuja metalliosia, jotka on asennettu muodostetun silmukan sisään riippumatta siitä, onko tämä silmukka muodostettu flaamilaisliitoksella tai alumiiniholkkisilmukalla, silmän muodon säilyttämiseksi ja köyden murskaantumisen tai hankauksen estämiseksi tappia tai sakkelirunkoa vasten. Oikean kokoisen sormustimen käyttö köysisilmukan sisällä on suoraviivainen tapa pidentää pääteosan käyttöikää pitämällä kantava pinta pyöristettynä ja tasaisesti jakautuneena. Yhdessä puristusliittimet ja sormustimet täydentävät vaijerin käsittelytarvikevalikoiman, joka kattaa sekä suorat laitteistoliitännät että suojatut silmäliitännät.

Tämä donitsikaavio esittää havainnollistavan erittelyn siitä, kuinka eri vaijerin päätetyypit ovat yleensä jakautuneet tyypillisiin takilaa- ja nostotöihin perustuen alan yleiseen käytäntöön yhden varmennetun tutkimuksen sijaan. Alumiiniholkkien päätteet muodostavat suurimman havainnollisen osuuden, koska niitä käytetään laajalti yleiskäyttöisissä nostosarjoissa ja kiinnityskokoonpanoissa, joissa kompakti ja tehokas pääte on edullinen. Swage-liittimet seuraavat tarkasti, mikä kuvastaa niiden yleistä käyttöä siellä, missä tarvitaan suoraa kierre- tai laitteistoliitäntää köyden päässä. Flanderin silmukkapäätteet teräsholkilla edustavat pienempää, mutta silti merkittävää osaa, mikä on johdonmukaista niiden yleisemmän käytön kanssa raskaammissa tai rakenteellisissa takilasovelluksissa. Jäljelle jäävä osuus kattaa muut sormustepohjaiset kokoonpanot, jotka esiintyvät lähes kaikissa päätetyypeissä suojakomponentteina eikä erillisinä kategorioina. Kuten minkä tahansa yleisen toimialan mallin kohdalla, todelliset mittasuhteet vaihtelevat alueen, köyden kokoalueen ja loppukäytön mukaan, joten tätä kaaviota tulee lukea yleisenä suuntauksena eikä tarkana tilastona.

Lopetusmenetelmien vertailu käytännön tekijöiden välillä

Alumiiniholkin päätteen, teräsholkilla varustetun flaamilaisen silmukan ja teräksisen muottiliittimen välillä valitseminen edellyttää yleensä asennusnopeuden, tarkastuksen helppouden, kuormituskyvyn ja kunkin menetelmän käyttäytymisen toistuvan syklisen kuormituksen punnitsemista. Alumiiniset holkkipäätteet ovat yleensä nopeita asentaa, kun oikea puristin ja meistin yhdistelmä on asetettu, mikä tukee suurempaa suorituskykyä tuotantotyylisissä köysipajoissa. Flanderin silmukkajatkokset vaativat ammattitaitoisemman työvoiman säikeiden purkamiseen ja levittämiseen ennen teräsholkin puristamista, mutta monet takilastandardit tunnustavat tuloksena olevan silmukan hyvin todistetuksi, tarkastettavaksi päätteeksi. Teräsliittimet keskittävät liitännän yhdeksi kiinteäksi liittimeksi, mikä voi yksinkertaistaa loppupään laitteiston valintaa, koska monet liittimet valmistetaan vakiokierre- tai haarukkaliitännällä. Mikään näistä menetelmistä ei ole yleisesti ylivoimainen, ja oikea valinta riippuu hallitsevasta takilakoodista, köyden rakenteesta ja kokoonpanon erityisistä käyttöolosuhteista.

Tämä tutkakaavio havainnollistaa yleisiä käytännöllisiä kompromisseja alumiiniholkin päätteen ja teräsholkilla viimeistellyn flaamilaisen silmukan välillä viidestä köysipaja- ja takilaapäätöksiin liittyvistä seikoista. Alumiiniholkkien päätteet saavat yleensä korkeammat pisteet asennusnopeuden ja kokoonpanon tiiviyden suhteen, koska hankausprosessi on nopeampi suorittaa ja tuottaa matalamman profiilin sovituksen kuin käsin jatkoslenkki. Teräsholkilla varustetut flaamilaiset silmukkapäätteet ovat yleensä hyviä tarkastuksen helppoudessa, koska näkyvä liitoskuvio yhdistettynä holkkiin antaa koulutetulle tarkastajalle mahdollisuuden tarkistaa säikeen kiinnityksen laadun puristusliitoksen rinnalla. Kummankin menetelmän kuormituskyky riippuu suuresti oikeasta mitoituksesta ja asennustekniikasta eikä pelkästään pääteperheestä, minkä vuoksi kaksi linjaa ovat suhteellisen lähellä toisiaan tällä akselilla tässä kuvassa. Korroosionkestävyyttä tässä vertailussa ohjaa pääasiassa erityinen holkki- tai holkkimateriaali ja valittu viimeistely, eikä itse päätemenetelmä. Kuten aiemmassa kaaviossa, nämä arvot ovat havainnollistavia ja tarkoitettu tukemaan yleistä suunnittelua eikä korvaamaan testausta tai tietyn takilastandardin vaatimuksia.

Hihan ja köyden halkaisijan yhteensopivuustrendi

Kun vaijerin halkaisija kasvaa, vastaavan alumiiniholkin tai holkin reikä ja pituus yleensä kasvavat myös, koska holkin on suljettava täysin halkaisijaltaan kaksi päällekkäistä köyden jalkaa tehokkaan puristusliitoksen kehittämiseksi. Tämä suhde on dokumentoitu standardeihin, kuten DIN 3093, liittyviin viitetaulukoihin, joissa luetellaan vastaavat holkkimitat ja suositellut puristustonnit useille yleisille köysihalkaisijoille. Tarvittavan puristustonnimäärän suhteellinen lisäys pyrkii kasvamaan nopeammin kuin itse köyden halkaisija, koska suuremmat holkit vaativat alumiinimateriaalin virtaamaan suhteellisesti suuremman teräslankojen poikkileikkauksen ympäri puristuksen aikana. Tämä on yksi syy siihen, miksi köysiprosessorit ylläpitävät kalibroituja puristimia ja muotit, jotka on sovitettu tiettyihin holkkikokoalueisiin, sen sijaan, että käyttäisivät yhtä puristusasetusta kaikilla köysien halkaisijoilla. Alla oleva kaavio esittää yleisen havainnollistavan trendin sertifioidun puristimen asetustaulukon sijaan mille tahansa tietylle hihatuotteelle.

Kaavio osoittaa yleisen nousevan suuntauksen suhteellisessa puristuspainossa, kun köyden halkaisija kasvaa 6 mm:stä 26 mm:iin, mikä kuvastaa suurempaa alumiinimateriaalin määrää, joka on puristettava paksumman köyden poikkileikkauksen ympärille. Käyrä nousee vähitellen pienemmällä halkaisijalla, jolloin holkkien koot ja puristusvaatimukset muuttuvat pienemmillä askelilla vierekkäisten köysikokojen välillä. Suuremmilla halkaisijoilla suuntaus jatkuu ylöspäin ja kokojen väliset lisäykset ovat yleensä selvempiä, mikä on johdonmukaista suurempien hihojen suuremman materiaalimäärän kanssa. Tämä yleinen kuvio selittää, miksi köysien käsittelylaitokset ylläpitävät tyypillisesti erilaisia ​​muotteja ja vertailutonniasetuksia sen sijaan, että luottaisivat yhteen puristuskokoonpanoon kaikille köysikoille. Toimijoiden tulee aina vahvistaa puristimen todellinen vetoisuus ja holkkien mitat nykyisen valmistajan spesifikaatiolomakkeen ja asiaankuuluvan standardin perusteella sen sijaan, että luottaisivat pelkästään yleiseen trendiviivaan.

DIN 3093 -viitekatsaus alumiiniholkkiin ja holkkeihin

DIN 3093 on laajalti viitattu mittastandardi, joka kattaa soikeat ja tiimalasin muotoiset alumiiniholkit, joita käytetään vaijerin päätyksessä. Se antaa prosessoijille ja ostajille yhteisen kehyksen porauksen halkaisijalle, holkin pituudelle ja yleiselle käyttöalueelle eri köysikokoille. Viittaamalla tunnustettuun standardiin, kuten DIN 3093:een, ostajat voivat vertailla eri lähteistä peräisin olevia alumiiniholkkeja ja tiimalasiholkkeja käyttämällä johdonmukaisia ​​mitta-odotuksia sen sijaan, että luottaisivat vain yhteen toimittajaluetteloon. Alla olevassa taulukossa on yhteenveto tämän tyyppiseen viitestandardiin liittyvistä vaijerin työstötarvikkeista oleellisista yleisistä luokkatiedoista. Tarkat toleranssit tulee lukea standardin nykyisen kopion ja valmistajan spesifikaatiolomakkeen rinnalla.

Isometrinen rakennenäkymä naarmuuntuneesta hihasta ja sormustimesta

Alla oleva isometrinen kaavio hahmottelee vaijerisilmukan yleisen rakenteen, joka on muodostettu alumiiniholkilla, joka on puristettu kahden päällekkäisen köyden jalan päälle, ja vaijerin sormustin on asennettu tuloksena olevan silmukan sisään sen muodon säilyttämiseksi. Puristettu tiimalasiholkki on kuvattu tarttuvan molempiin köyden jalkoihin heilutuksen jälkeen, mikä on ominaisuus, joka on ensisijaisesti vastuussa kuorman siirtämisestä kahden päällekkäisen köyden osan välillä. Sormustu istuu silmän sisällä ja tarjoaa pyöristetyn tukipinnan, joka estää köyttä puristumasta tai kulumasta sakkelitappiin tai koukun runkoon käytön aikana. Köyden jalat ulottuvat ulospäin hihasta toisella puolella ja kaareutuvat toisella sormustimen ympärillä olevaan silmään havainnollistaen kuinka nämä kaksi lisävarustetta toimivat yhdessä täydellisenä päätteenä. Kokoonpanon tarkastelu tässä yksinkertaistetussa kolmiulotteisessa muodossa auttaa selventämään, kuinka holkki ja sormusto palvelevat kahta erillistä mutta toisiaan täydentävää toimintoa samassa vaijerin päätteessä.

Tämä isometrinen SVG-kuva on yksinkertaistettu esitys, joka on tarkoitettu kommunikoimaan toimintoa pikemminkin kuin toimimaan valmistuspiirustuksena. Silmän sisällä näkyvä pyöristetty sormustimen muoto edustaa yleistä profiilia, jota käytetään tukemaan köyttä ja jakamaan kuormituksen tasaisesti mutkan ympäri. Oikealla oleva suorakaiteen muotoinen holkki edustaa puristettua alumiiniholkkia taivutuksen jälkeen, ja se on esitetty yksinkertaistetulla keskiviivalla, joka viittaa tiimalasiprofiiliin ilman täysin yksityiskohtaista muottijälkeä. Kaksi köysijalkaa, jotka ulottuvat holkista ja kiertyvät sormustimen ympäri, havainnollistavat, kuinka valmis kokoonpano muodostaa täydellisen, kantavan päätteen. Todelliset tuotepiirustukset, toleranssit ja puristusaikataulut tulee aina saada kulloinkin voimassa olevasta spesifikaatiolomakkeesta kullekin käytettävälle holkin, holkin tai sormustimen koosta ja köysirakenteelle.

Tietoja Jiangsu Xingtai Hydraulic Manufacturing Co Ltd

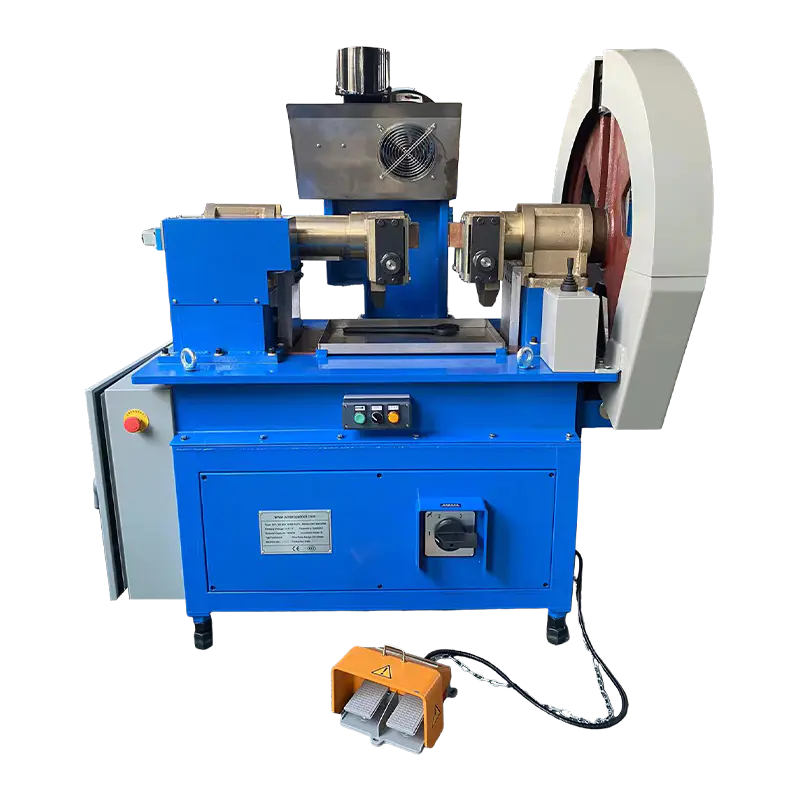

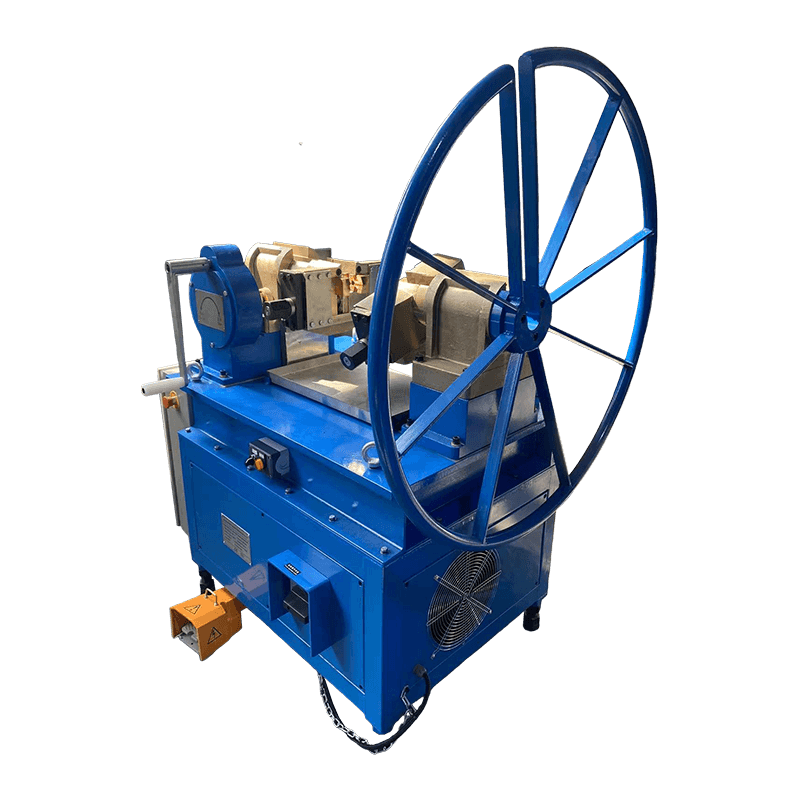

Jiangsu Xingtai Hydraulic Manufacturing Co., Ltd. on perustettu vuonna 1992 ja se sijaitsee Taizhou Cityssä, Jiangsun maakunnassa Kiinassa. Yritys on erikoistunut valmistamaan hydraulisia vaijerien puristuskoneita, vaijerien hehkutus- ja suippenemiskoneita, alumiiniholkkeja ja nostokiinnittimiä sijoittamalla sen suoraan tässä artikkelissa kuvattujen vaijerien käsittelytarvikkeiden ja päätejärjestelmien lisävarusteiden toimitusketjuun. Xingtai Hydraulic on varustettu edistyneillä tuotantolaitoksilla, vahvalla teknisellä kyvyllä, arvovaltaisilla testauslaitteilla ja kattavalla laadunhallintajärjestelmällä. Xingtai Hydraulic -koneissa käytetyt puristuskomponentit on taottu lujasta seosteräksestä, ja koneen runko on valmistettu yhdestä materiaalilohkosta, mikä tukee rakenteellista eheyttä ja pitkää käyttöikää. Näissä koneissa käytetyt hydrauliikkajärjestelmät hyödyntävät kaksoispainepumpun öljynsyöttöjärjestelmää, mikä mahdollistaa nopean ylös- ja alaspäin liikkeen ja samalla säilyttää tasaisen puristusprosessin, mikä tukee tasaista puristuslaatua ja tuotannon tehokkuutta muodostettaessa alumiinisia tiimalasiholkkeja, alumiiniholkkeja ja niihin liittyviä päätteitä. Xingtai Hydraulic -koneita on viety useisiin maihin, mukaan lukien Iso-Britannia, Australia, Alankomaat, Latvia, Malesia, Thaimaa, Intia, Venäjä, Botswana ja Puola, mikä kuvastaa laajaa kansainvälistä asiakaskuntaa, jotka luottavat näihin laitteisiin vaijerin käsittelyssä.
